Charnière invisible à visser 110° OPTIMAT PLUS 4 FM HETTICH

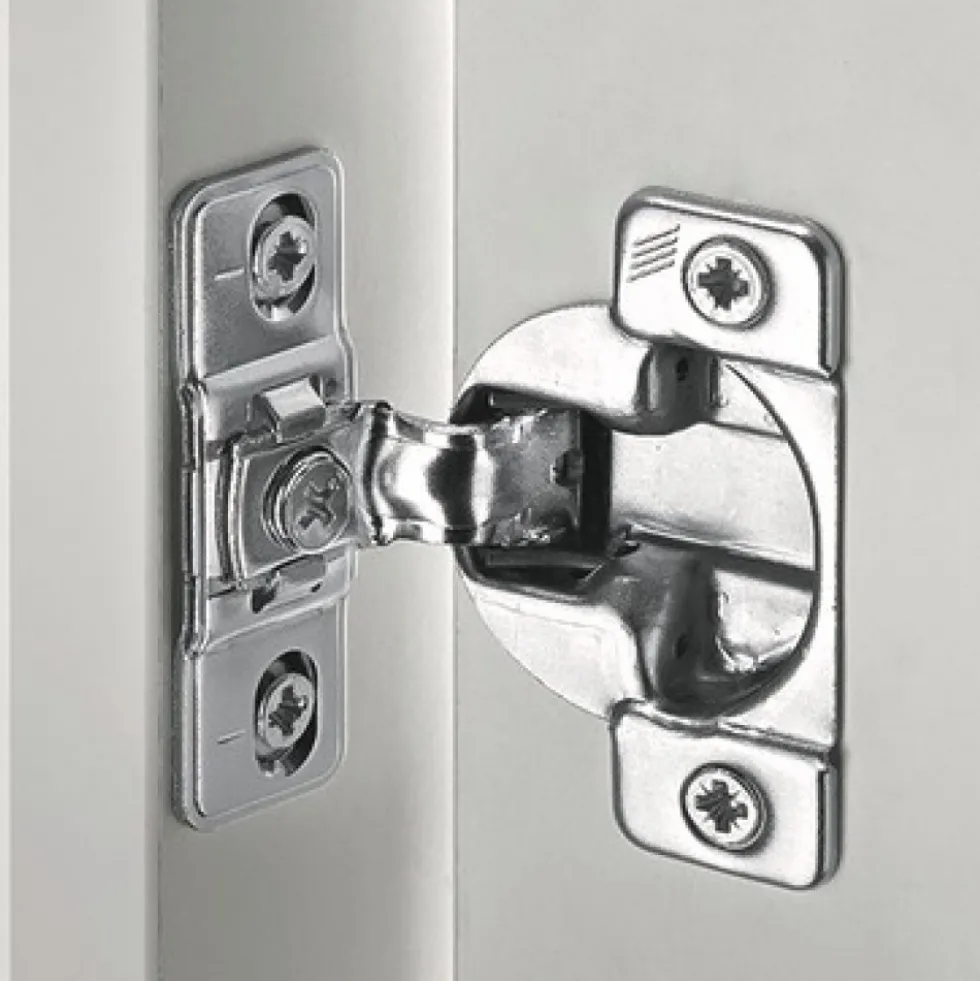

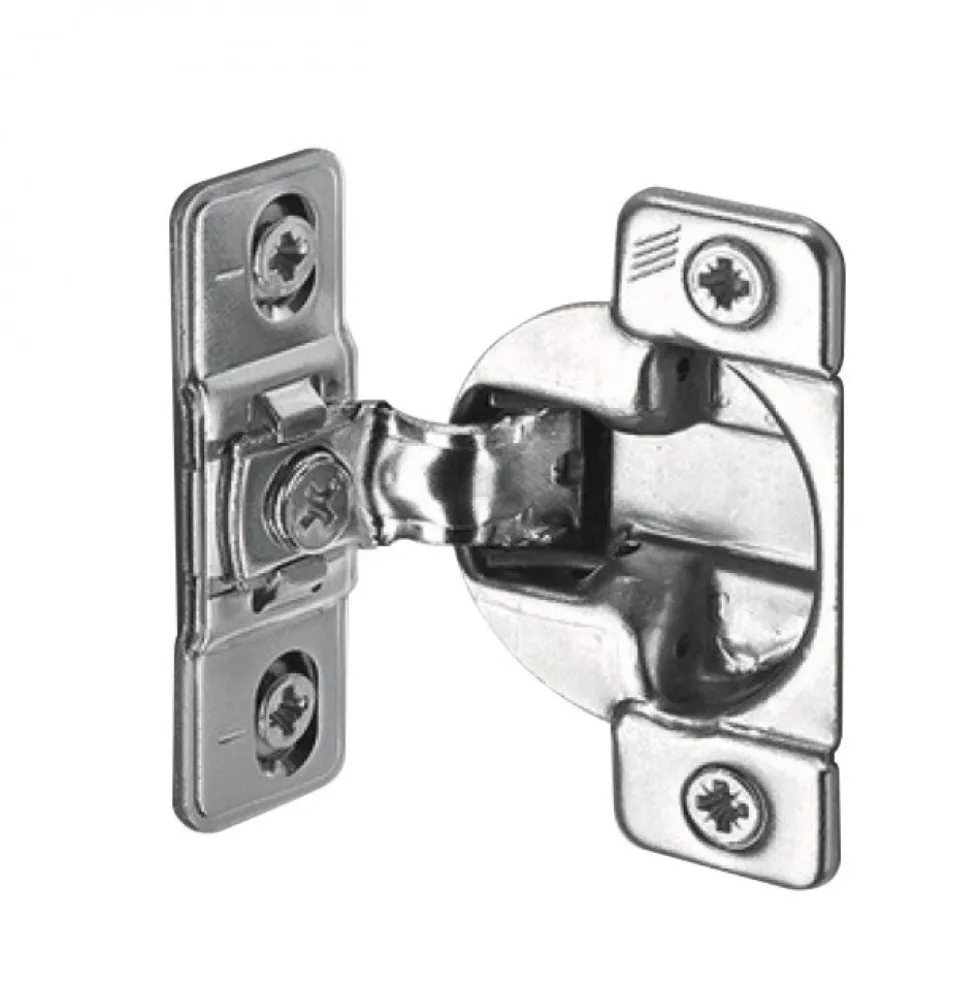

La charnière OPTIMAT PLUS 4 FM de Hettich est une solution technique de haute qualité, spécialement conçue pour les meubles à cadre. Sa conception en acier nickelé et son montage à visser en font un accessoire robuste et fiable pour vos projets de menuiserie nécessitant un recouvrement important.

Cette charnière s’adapte à toutes les largeurs de cadre, offrant une grande flexibilité lors de la conception de vos caissons. Elle est utilisable sur des portes d’une épaisseur minimale de seulement 13 mm, ce qui est idéal pour les façades légères ou les matériaux modernes de faible épaisseur. Dotée d’un dispositif de rappel, elle assure le maintien de la porte en position fermée sans ajout de loqueteau supplémentaire.

Pour un alignement parfait de vos façades, la charnière intègre deux axes de réglage :

• Réglage du recouvrement : ±1,5 mm.
• Réglage en hauteur : ±2 mm.
• Conformité : classée niveau 1 selon la norme EN 15570, garantissant une durabilité et une résistance testées.

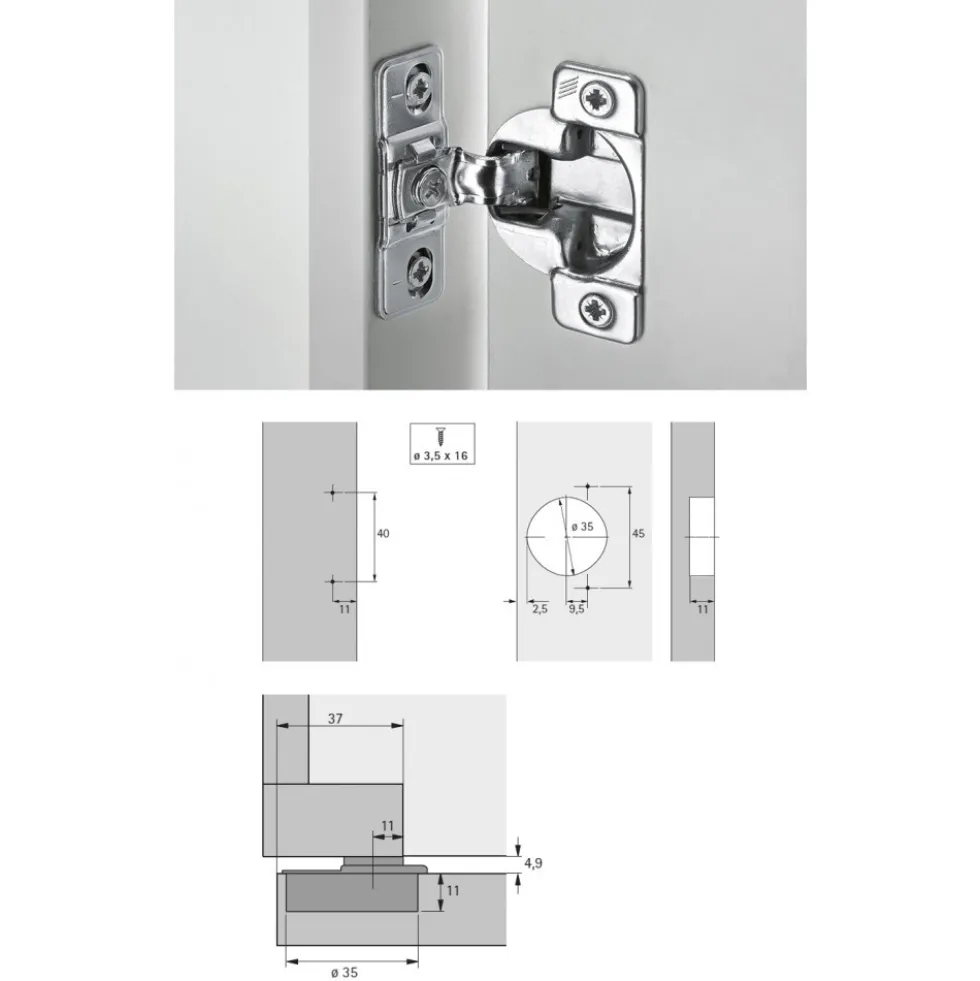

L’atout majeur de l’Optimat Plus 4 FM est sa capacité à gérer des recouvrements larges (37 mm), là où une charnière standard s’arrêterait bien avant. Pour une installation durable, le fabricant préconise l’usage de vis pour aggloméré à tête fraisée conique de 3,5 x 16 mm (non fournies). Lors du perçage du boîtier (diamètre 35 mm), veillez à respecter scrupuleusement la distance de boîtier de 2,5 mm par rapport au bord de la porte pour garantir que le jeu de fonctionnement soit optimal lors de l’ouverture à 110°.

Caractéristiques techniques

• Angle d’ouverture : 110°
• Diamètre / profondeur boîtier : 35 mm / 11 mm
• Recouvrement mini : 37 mm (1 7/16″)
• Épaisseur de porte : à partir de 13 mm
• Matériau : acier nickelé
• Version de boîtier : TB 42 (à visser)
• Type de ferrure : en applique
