Connecteur ajustable en angle – ACI140/80 – reconditionné SIMPSON Strong-Tie

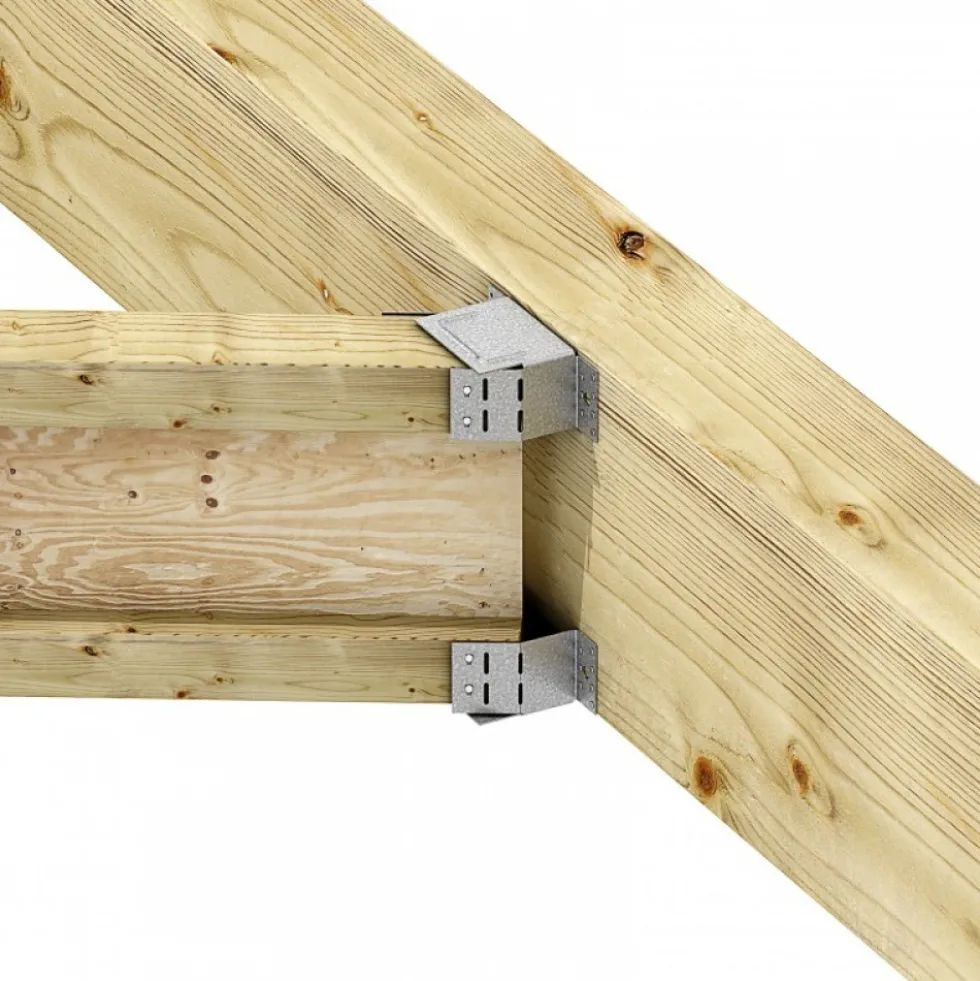

Le connecteur ACI permet de réaliser un solivage d’angle en repliant ses flans, avec un réglage d’angle de 30° à 90°. Il s’adapte aux différentes hauteurs de poutres.

Avantages :

• Utilisable sur porteur bois ou béton
• Réglable sur chantier pour un angle de 30° à 90°
• Adaptable à toutes les largeurs et hauteurs de poutres en I

Domaines d’utilisation :

• Planchers en poutres en I
• Plafonds en poutres en I
• Fixation de solives avec un angle

Fixations :

Porté :

• Pointes annelées CNA Ø4,0×35 mm
• Les pointes sont introduites dans la poutre portée avec un angle de 45°. Deux pointes minimum par membrure sont nécessaires pour un bon maintien, avec possibilité d’en placer quatre selon la hauteur de la membrure.

Porteur :

• Support bois : Pointes annelées CNA Ø4,0×35 mm

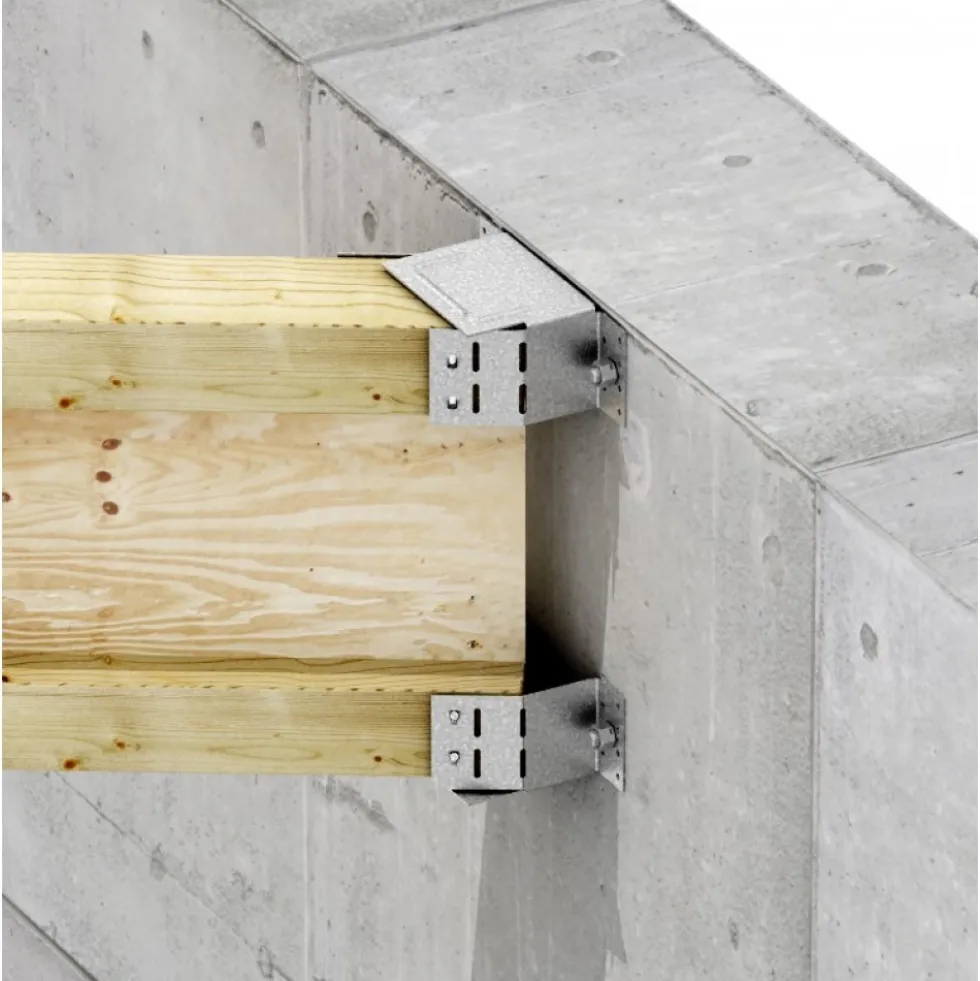

• Support béton :
  • Cheville mécanique : goujon WA M12-104/5
  • Ancrage chimique : résine AT-HP + Tige filetée LMAS M12-150/35
• Support maçonnerie creuse :
  • Ancrage chimique : résine AT-HP ou POLY-GP + LMAS M12-150/35 + tamis SH20x130

Installation : Les étriers s’utilisent par paire : un étrier maintient la membrure basse tandis qu’un second étrier, placé à l’inverse, maintient la membrure haute.
