Etrier à âme intérieure - Inox A4 - CBH150/2,5S - reconditionné SIMPSON Strong-Tie

Etrier à âme intérieure – Inox A4 – CBH150/2,5S – reconditionné SIMPSON Strong-Tie

€14.53

SKU: SKUoG0OM0Gvz0 Categories: Assemblage Bois, Quincaillerie Tag: SIMPSON Strong-Tie Brand: SIMPSON Strong-Tie

Description
Reviews (0)

Les points clés :

Usage en extérieur
Connecteur discret

Description

Domaines d’utilisation

Solives,
Pannes,
Poutres porteuses, …

Fixations

Bois/Bois :
Porteur :

Vis CSAS Ø5,0 x 40 mm conformes à l‘ETE-04/0013.

Porté :

Broches inox Ø10 mm (longueur à préciser suivant épaisseur du bois).

Bois/Support rigide :
Porteur béton :

Cheville mécanique Ø10 mm : BOAX-M10-92/10 A4
Ancrage chimique : résine AT-HP + tige fileté LMAS M10-120/25 A4

Porteur acier :

Boulons inox Ø10 mm

Porté :

Broches inox Ø10 mm (longueur à préciser suivant épaisseur du bois – Réf STDS10/X)

Installation

Réaliser une entaille verticale de largeur 9 mm dans la poutre portée.
Identifier la position des broches sur la poutre portée.
Percer transversalement la poutre portée pour y insérer les broches (diamètre de perçage en fonction du diamètre de la broche).
Insérer la 1ère broche supérieure dans la poutre portée

Caractéristiques techniques

Classe de protection	Classe 3 : extérieur (poteaux, clôtures, etc.)
Conditionnement	Unitaire

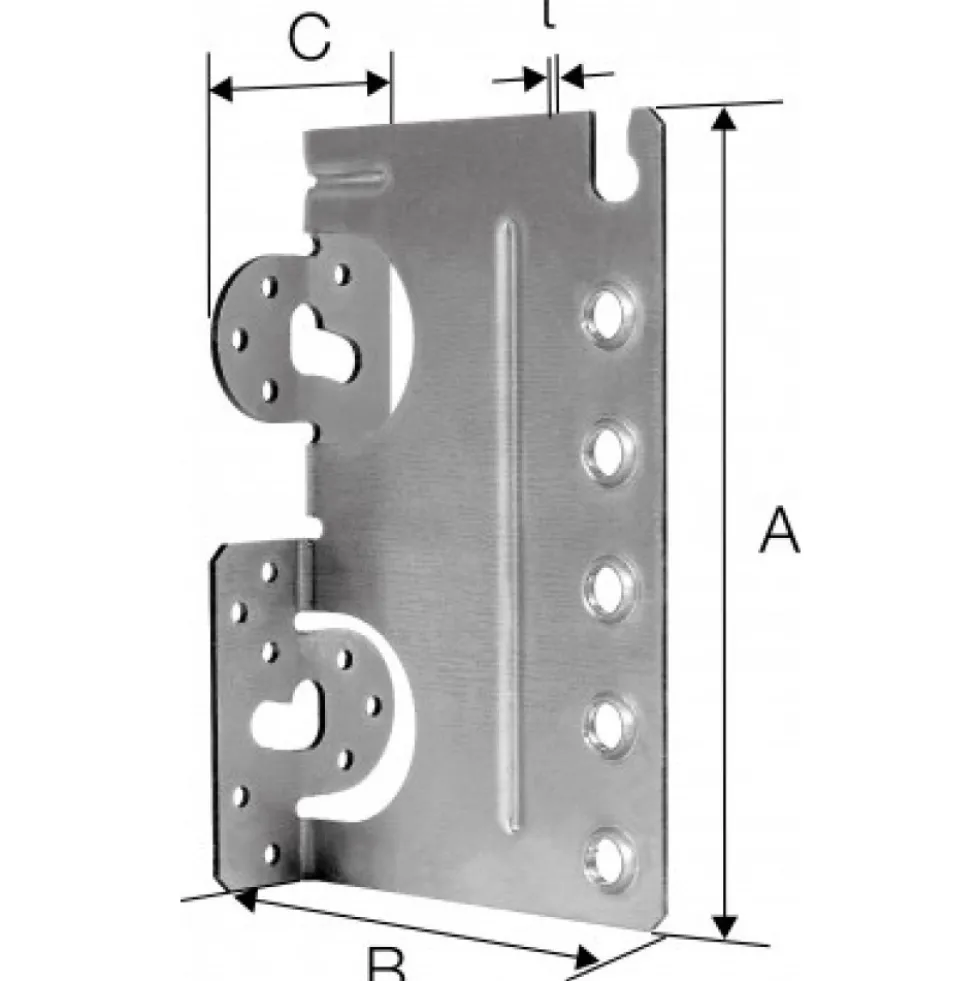

Dimension A	150 mm
Dimension B	113,50 mm
Dimension C	60 mm
Etat	Reconditionné
Hauteur maxi du bois	225 mm
Hauteur mini du bois	219 mm
Hauteur mini du support	192 mm
Largeur maximale du bois	160 mm
Largeur minimale du bois	60 mm
Marque	SIMPSON Strong-Tie
Matière	Inox A4
Perçages sur le porteur	14 Ø5 – 2 Ø11 mm
Perçages sur le porté	5 Ø10,5 mm
Porte	Bois massif, bois lamellé-collé, bois composite, …
Porteur	Bois massif, bois lamellé-collé, bois composite, béton
Stocké par	Bricozor
Type	CBHS
Épaisseur t	2,50 mm
Code fabricant	CBH150/2,5S
