Gabarit de perçage - ferrure d'assemblage à excentrique - Drill JigVB HETTICH

Gabarit de perçage – ferrure d’assemblage à excentrique – Drill JigVB HETTICH

€119.45

SKU: SKU67Hu1SMu2h Categories: Consommables, Electro, H, Hettich Tag: HETTICH Brand: HETTICH

Description
Reviews (0)

Les points clés :

Pour montage précis des ferrures d’assemblage à excentrique

Description

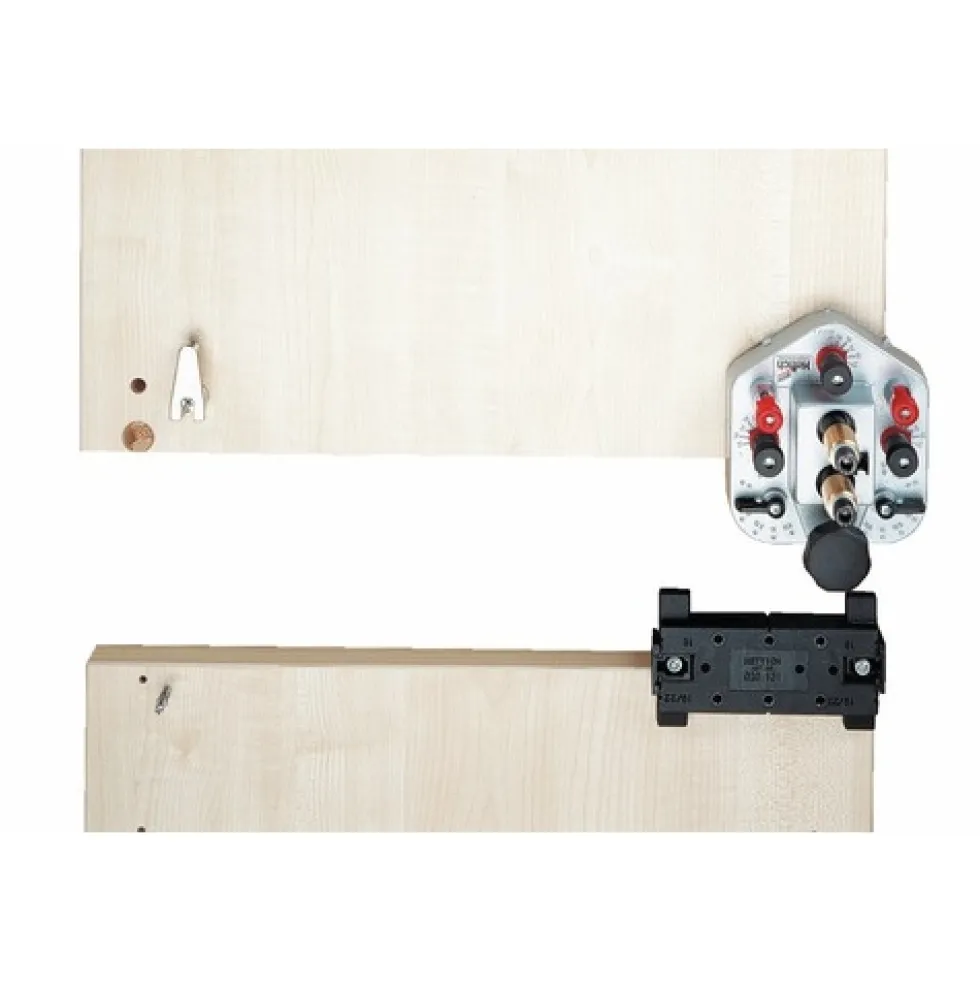

Pour effectuer un montage rapide, rationnel et précis des ferrures d’assemblage à excentrique.

Pour le montage précis de ferrures d’assemblage pour les fabrications uniques ou spéciales
Perçages en angle précis, sans fissures
Forets en métal dur
Pas de « glissade » du foret dans les trous déjà entaillés
Système 32 : trous ø 5 mm, espacement 32 mm, 37 mm espacement par rapport à l’arête de devant
Pour l’équipement ultérieur de tablettes
Perceuse à main ou visseuse sans fil indispensable
Pour épaisseur de bois de 16, 19 et 22 mm

Les ferrures suivantes peuvent être traitées :

Ferrures d’assemblage excentriques VB 18 / 19 / 20 / 21 / 35 / 35M / 36 / 36M
Ferrure d’assemblage VB 135
Raccords de tablettes VB 54 – 16 / 19 / 23 E Toolex

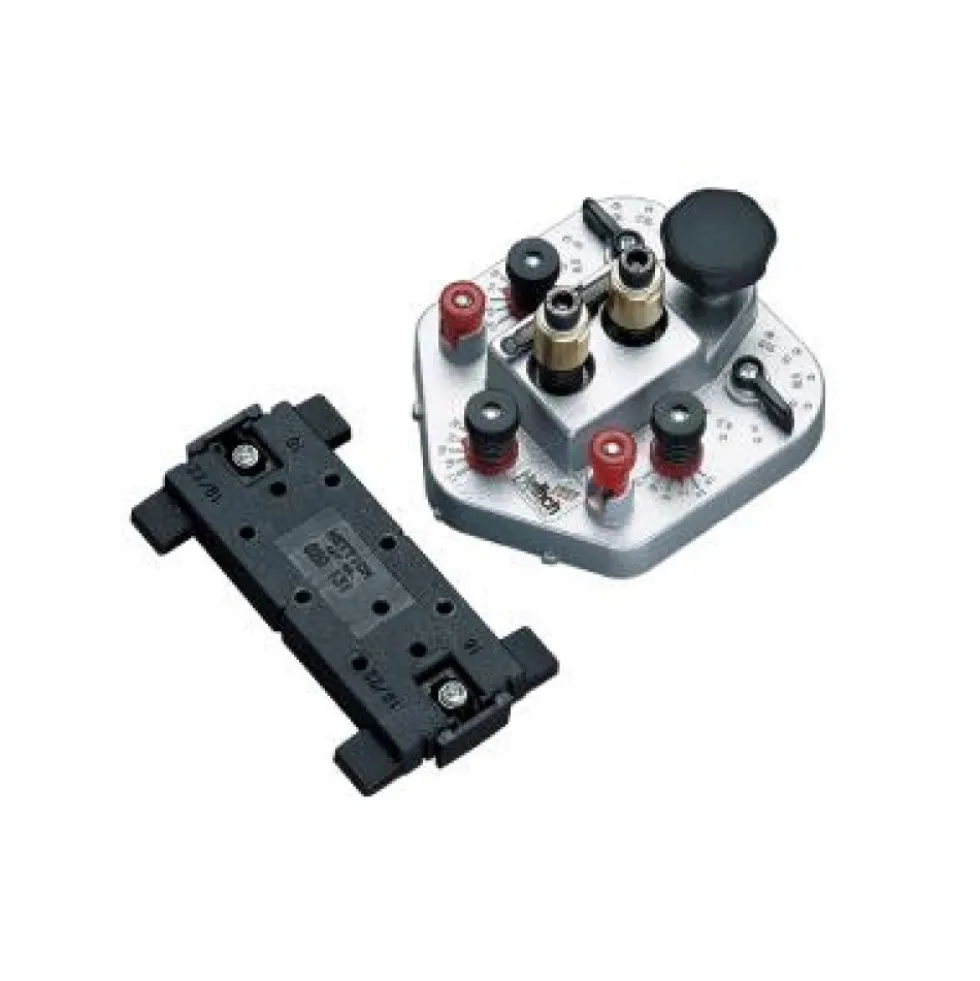

Kit composé de :

1 corps de perçage VB
1 corps de perçage cheville
1 foret ø 10 mm monté
1 foret ø 20 mm monté pour VB 35 / 35M / 36 / 36M et VB 135 ou 1 foret ø 30 mm monté, pour VB 18 / 19 / 20 / 21
1 entraîneur à six pans

Avantages

Principe de construction Système 32 – Écartement 32 mm.- Diamètre de perçage 5 mm.- L’écartement de l’axe de la série de perçages au chant avant du montant est de 37 mm (lèvres d’étanchéité, amortisseurs de butée, etc…. font partie du chant avant de montant, entrent dans la cote 37 mm et doivent être pris en compte pour couper et percer).- L’écartement des axes de perçage entre eux doit être divisible par 32.- Il vaut mieux respecter une symétrie de l’écartement entre le premier et le dernier trou par rapport au côté.- Il est recommandé d’avoir un écartement de 37 mm également entre le chant arrière du montant et la série de perçage arrière.
