Moteur – opérateur ouvre-porte automatique – force 2 à 4 – ED 100 DORMAKABA

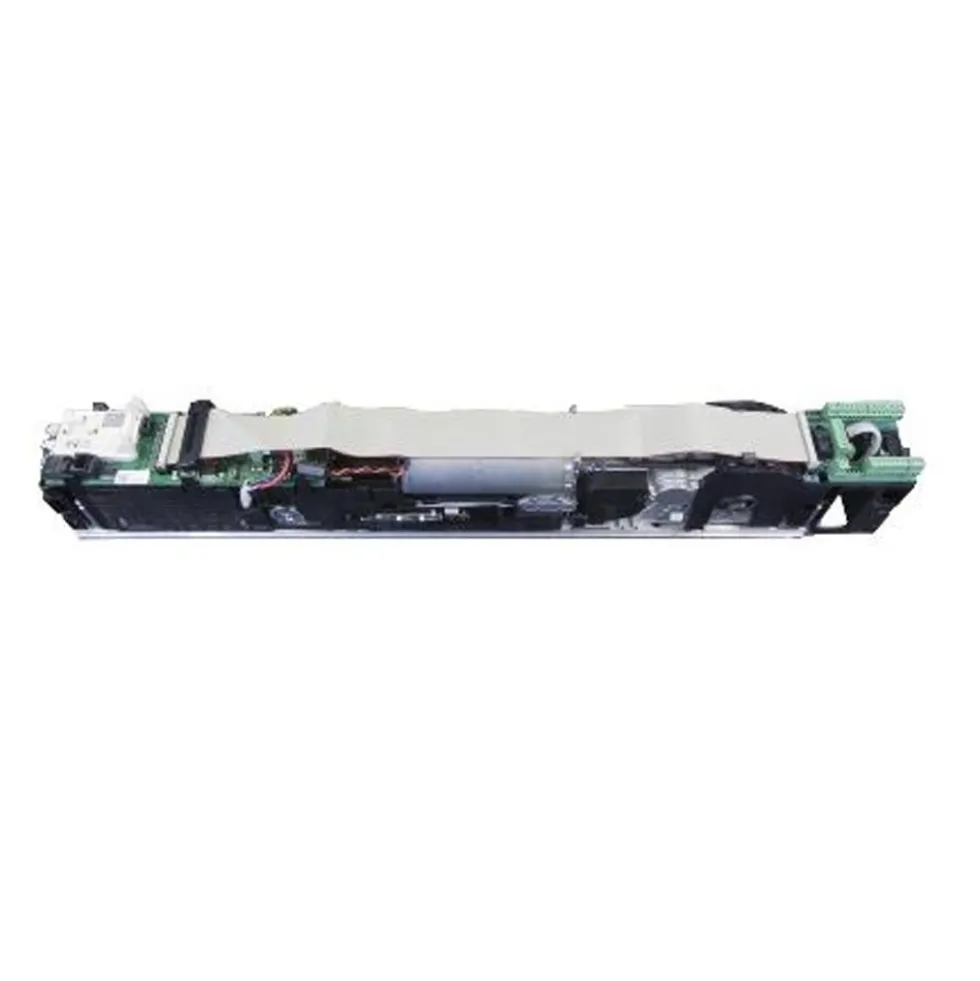

Ce moteur est un opérateur d’ouverture automatique de portes battantes, simple et double vantaux, jusqu’à 160 kg et une largeur maximum de 1100 mm. L’ouverture est déclenchée par bouton poussoir ou par détection.

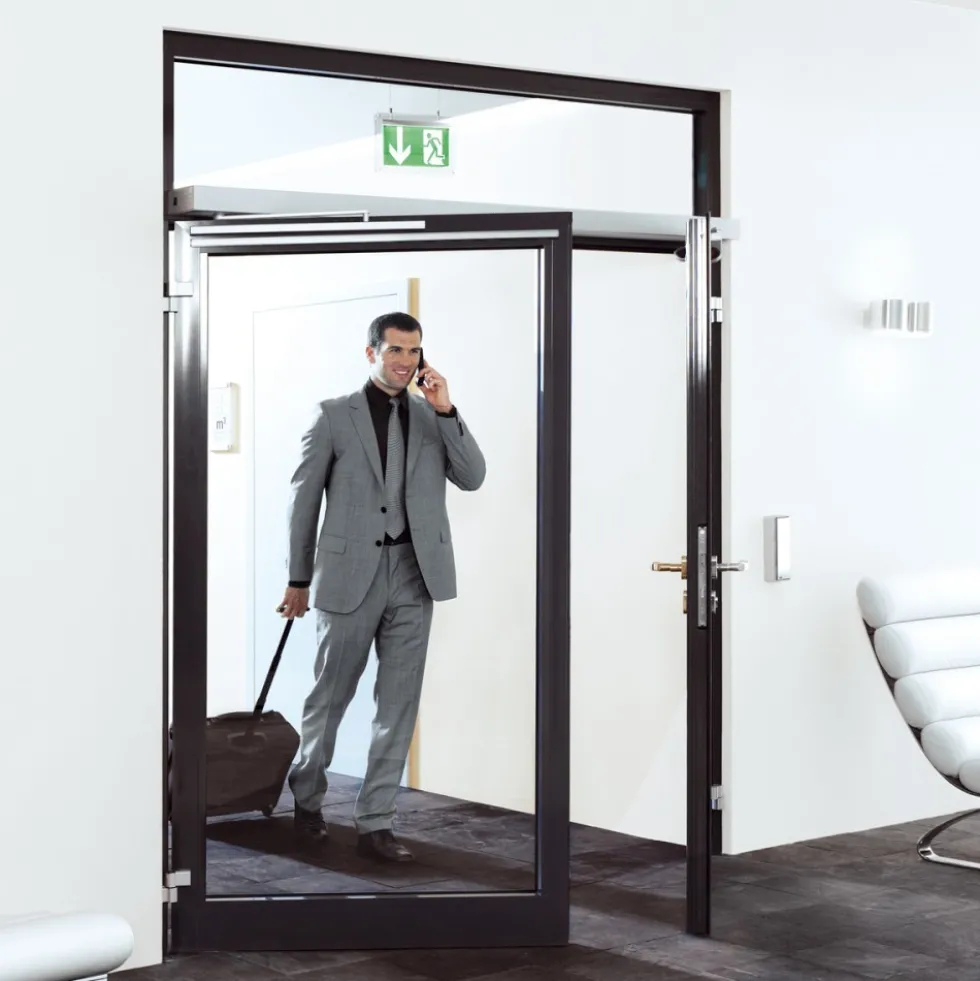

L’utilisation de cet opérateur ED 100 facilite l’ouverture de porte à des personnes aux bras encombrés ou poussant un chariot par exemple. C’est une réponse également à l’accès aux personnes à mobilité réduite. Comma l’ouverture et la fermeture se font automatiquement, ce système permet des économies d’énergie et évite la propagation de microbes.

Le fonctionneemnt de l’ED 100 est très silencieux et d’une très grande endurance. Il est insensible aux variations de température (-15° à +50°).

Cet opérateur ED 100 est conforme pour équiper des portes d’issues de secours, asservies ou non.

L’ED 100 se destine à toutes sortes de bâtiments :

• Établissements recevant du public
• Bâtiments résidentiels collectifs ou individuels
• Hôtels
• Lieux de travail

Ses spécificités :

• Force selon EN 1154 : 2 à 4
• Largeur et poids maximum du vantail selon EN 1154 : 1100 mm pour vantail jusqu’à 100 kg, et 830 mm pour vantail jusqu’à 160 kg
• Vitesse d’ouverture : 27° / Sec
• Consommation : 120 W

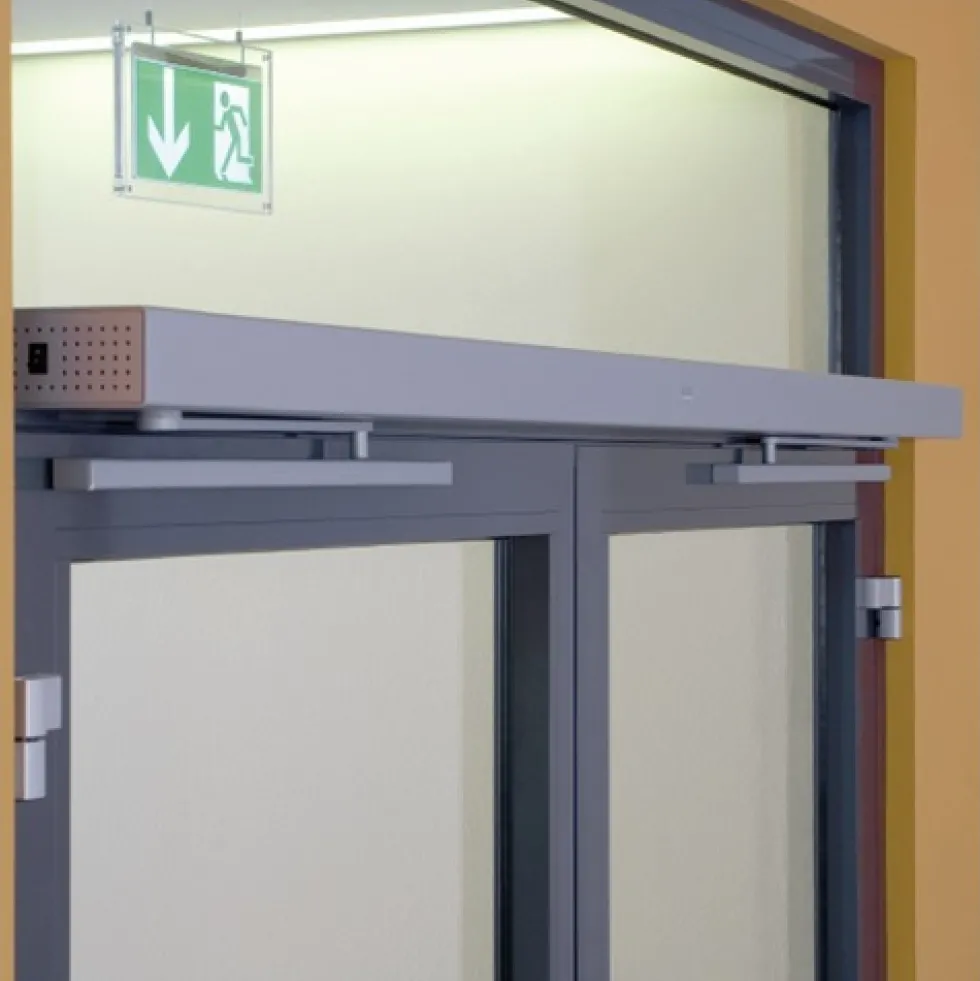

Attention : ce moteur n’est plus compatible avec les anciens bandeaux GSR. Quand le montage se fait pour deux vantaux, il faut impérativement ajouter :

• 1 moteur ED 100 par vantail
• 2 bras glissière ou compas – 153098 – 153091
• 2 capots – 322287
• 1 capot de liaison Vario – 322294
• 1 sélecteur de fermeture ESR liant les deux moteurs – 417984

Ce moteur est livré sans capot (voir capots)

Attention : dans le calcul de la charge, il faut tenir compte, en plus du poids du vantail, de la poussée exercée par le vent ou par la perte en fermeture de 30 % environ par rapport à l’ouverture. Il est conseillé de ne jamais utiliser ce moteur en façade extérieure soumis au vent.

Voir plus de caractéristiques
